当前位置：首页 > 产品中心 > 圆形连接器 > WAIN唯恩 > 板载连接器 > DB-A044MC

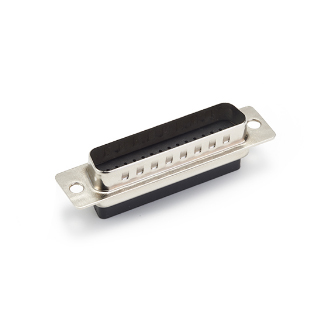

DB-A044MC

可提供满足各类不同应用需求的PCB连接解决方案，包括各工业场景运用的HCM小型焊板插芯；应用于军工、医疗、轨道、半导体行业的DIN41612系列连接器；符合IEC 61076-4-113标准的VME 64x系列连接器以及Hard Metric系列连接器

系列：D-Sub系列接线方式：冷压连接公母类型：公

产品说明书

接插件针数：44

额定电流：3A

额定电压：40V

额定脉冲电压：0.5KV

工作温度范围：-40℃~+105℃

产品介绍

技术参数

系列
D-Sub系列
接线方式
冷压连接
公母类型
公
接插件针数
44
额定电流
3A
额定电压
40V
额定脉冲电压
0.5KV
污染等级
3
绝缘电阻
≥10¹ºΩ
工作温度范围
-40℃...+105℃
可插拔次数
防护等级
IP65
插芯材料
PBT+ 铜合金
插芯颜色
RAL 9005(墨黑色)
依据UL94的阻燃等级
V0
插针材料
铜合金
表面处理
镀镍飘金
接触电阻
≤3mΩ
导线规格(mm²)
0.09-0.25mm²
导线规格(AWG)
28-24 AWG
剥线长度
3-3.5m
