输入端子：螺钉端子
输入额定电压：DC12 ～ 24V
动作指示灯：有(橙色)
过零触发功能：有
控制柜作为制造现场的心脏。其革新决定了生产设备的革新。
在控制柜的设计、制造过程中融入人力的革新，就能更好的实现控制柜的简化和先进化。
欧姆龙对于控制柜内用产品以 “Value Design for Panel ” 为共通理念，
这些产品的组合将实现控制柜的进化和制作过程的革新。
对于控制柜内用产品以“Value Design for Panel（以下称为Value Design）”为共通理念。
配套使用Value Design的产品将进一步提升控制柜的价值。

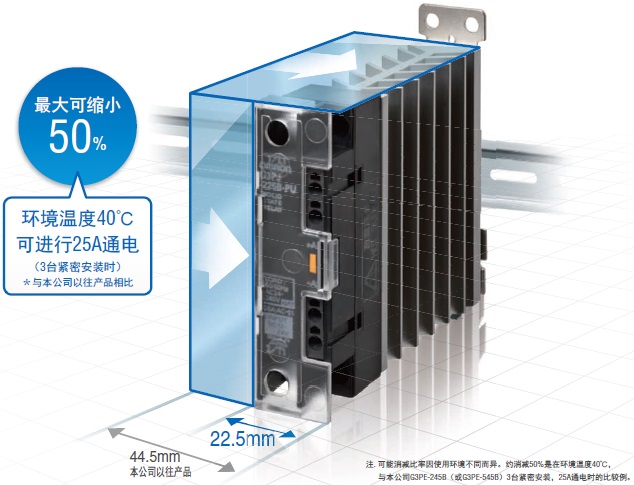

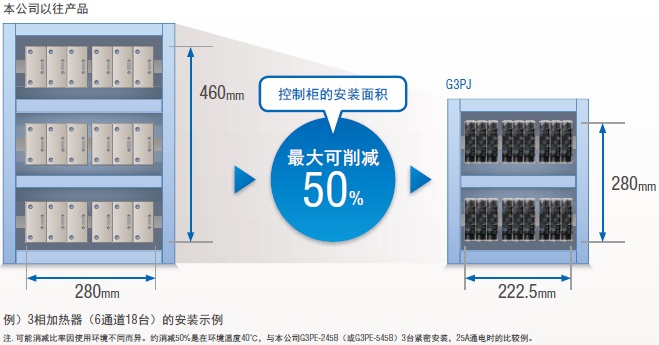

利用固态继电器的小型化，实现控制柜本体/冷却装置的小型化，还支持紧密安装，可进一步节省安装空间。
＊安装方法可在DIN导轨安装、螺钉安装中任意选择。
Listing认证品，可削减申请UL的工时。
·新部件、功能提升部件随时都可使用！
·即使因调整、故障等需要变更部件，也可随时采购！

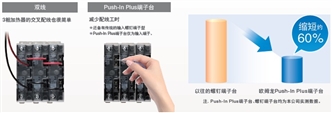

无需工具，插入即可。
Push-In Plus端子台的出现将有效减少配线作业的负担和工时。
| 项目 | 额定电压 | 使用电压范围 | 输入电流 | 动作电压 | 复位电压 | |
|---|---|---|---|---|---|---|
| 型号 | ||||||
| G3PJ-2□□B (-PU) / G3PJ-5□□B (-PU) | DC12～24V | DC9.6～30V | 7mA以下 | DC9.6V以下 | DC1.0V以上 | |
| 项目 | 额定负载电压 | 负载电压范围 | 负载电流 | 浪涌ON电流耐量 | I2t | |
|---|---|---|---|---|---|---|
| 型号 | ||||||
| G3PJ-215B (-PU) | AC24～240V 50/60Hz | AC19～264V 50/60Hz | 紧密* 0.1～15A 单独 0.1～18A | 150A (60Hz 1周期) | 260A2s | |
| G3PJ-225B (-PU) | 紧密* 0.1～25A 单独 0.1～ 27A | 220A (60Hz 1周期) | 1260A2s | |||
| G3PJ-515B (-PU) | AC100～480V 50/60Hz | AC75～528V 50/60Hz | 紧密* 0.1～15A 单独 0.1～ 23A | 150A (60Hz 1周期) | 1350A2s | |
| G3PJ-525B (-PU) | 紧密* 0.1～25A 单独 0.1～ 27A | 220A (60Hz 1周期) | 6600A2s | |||
* 3台紧密安装时
| 型号 | G3PJ-2□□B (-PU) | G3PJ-５□□B (-PU) | |
|---|---|---|---|
| 项目 | |||
| 动作时间 | 负载电源频率的1/2周期+1ms以下 | ||
| 复位时间 | 负载电源频率的1/2周期+1ms以下 | ||
| 输出ON电压下降 | 1.6V (RMS)以下 | 1.8V (RMS)以下 | |
| 漏电流 | 10mA以下(AC240V时) | 20mA以下(AC480V时) | |
| 绝缘电阻 | 100MΩ以上(DC500V兆欧表) | ||
| 耐电压 | AC2,500V 50/60Hz 1分钟 | AC4,000V 50/60Hz 1分钟 | |
| 振动 | 10～55～10Hz 单振幅0.35mm (双振幅0.70mm)(DIN导轨安装) | ||
| 冲击 | 300m/s2 (DIN导轨安装) | ||
| 保存温度 | -30～+100℃ (无结冰、结露) | ||
| 使用环境温度 | -30～+80℃ (无结冰、结露) | ||
| 使用环境湿度 | 45～85%RH | ||
| 重量 | 约240g | ||
| SCCR (UL508) | 5KA | 10KA | |
●cULus、TÜV(EN 60947-4-3)
●污染度2
●符合RoHS标准
